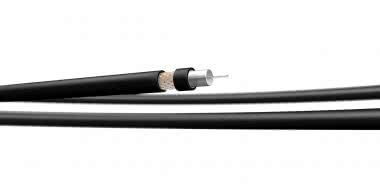

RG-Kabel RG058 gemäß MIL-C-175F, MIL-C-17G
Normen
gem. MIL-C-17F, MIL-C-17G und MIL-C-17D
Flammwidrigkeit
IEC 60332-1
Kabelaufbau
Innenleiter Cu-Litze, verzinnt, Ø 0,90 ± 0,01 mm
Isolierung PE, Ø 2,95 ± 0,05 mm
Außenleiter
Cu-Geflecht verzinnt, 96% optische Bedeckung
Mantel PVC, altern. FRNC schwarz Ø 4,95 ± 0,10 mm
Mechanische Eigenschaften
Biegeradius ohne Zugbelastung 5 x Außendurchmesser
mit Zugbelastung 10 x Außendurchmesser
Temperaturbereich im Betrieb -40 °C bis +55 °C
bei Verlegung -15 °C bis +55 °C
Halogenfreiheit gilt nur für die FRNC - Variante gem. IEC 60754-2
Elektrische Eigenschaften
Schleifenwiderstand ≤ 50 ω/km
Wellenwiderstand 50 ± 2 ω
Verkürzungsfaktor 66 %
Kapazität 100 pF/m
Kopplungswiderstand 36 mω/m
Betriebsspannung 1,8 kVeff
Prüfspannung Innen/Außenleiter 5,4 kVeff
