ETHERLINE® T1L FLEX FC Y 1x2x18/7 AWG
Flexible Industrial Ethernet Datenleitung
Verwendung
Verwendungszweck Flexible Industrial Ethernet Datenleitung für den Einsatz in anwendungsneutralen Kommunikationskabelanlagen gemäß ISO/IEC 11801 und EN 50173. Für gelegentliche Bewegung geeignet. Erfüllt die Übertragungseigenschaften gemäß IEC 61156-13, T1-A-1000 (Abwärtskompatibel zu T1-A-400, T1-A-250 und T1-A-100).
Leistung 1-paarige, symmetrische Leitung mit verseilten Paaren sowie einem Folien- und Geflechtgesamtschirm (SF/UTP), mit einer nominalen Impedanz von 100 ω, unterstützt Bandbreiten von 10 Mbit/s (z.B. 10BASE-T1L) über bis zu 1000 m.
Eigenschaften flammwidrig, keine Brandfortleitung, ölbeständig, UV-beständig Anwendungen: 10BASE-T1 (IEEE 802.3cg), PoDL (IEEE 802.3bu), Ethernet APL, 2 WISE Ethernet und weitere.

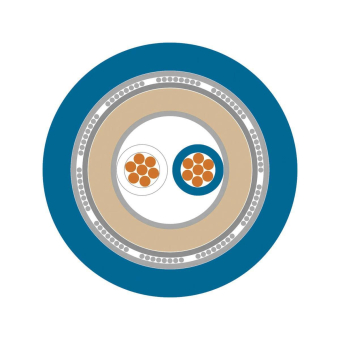

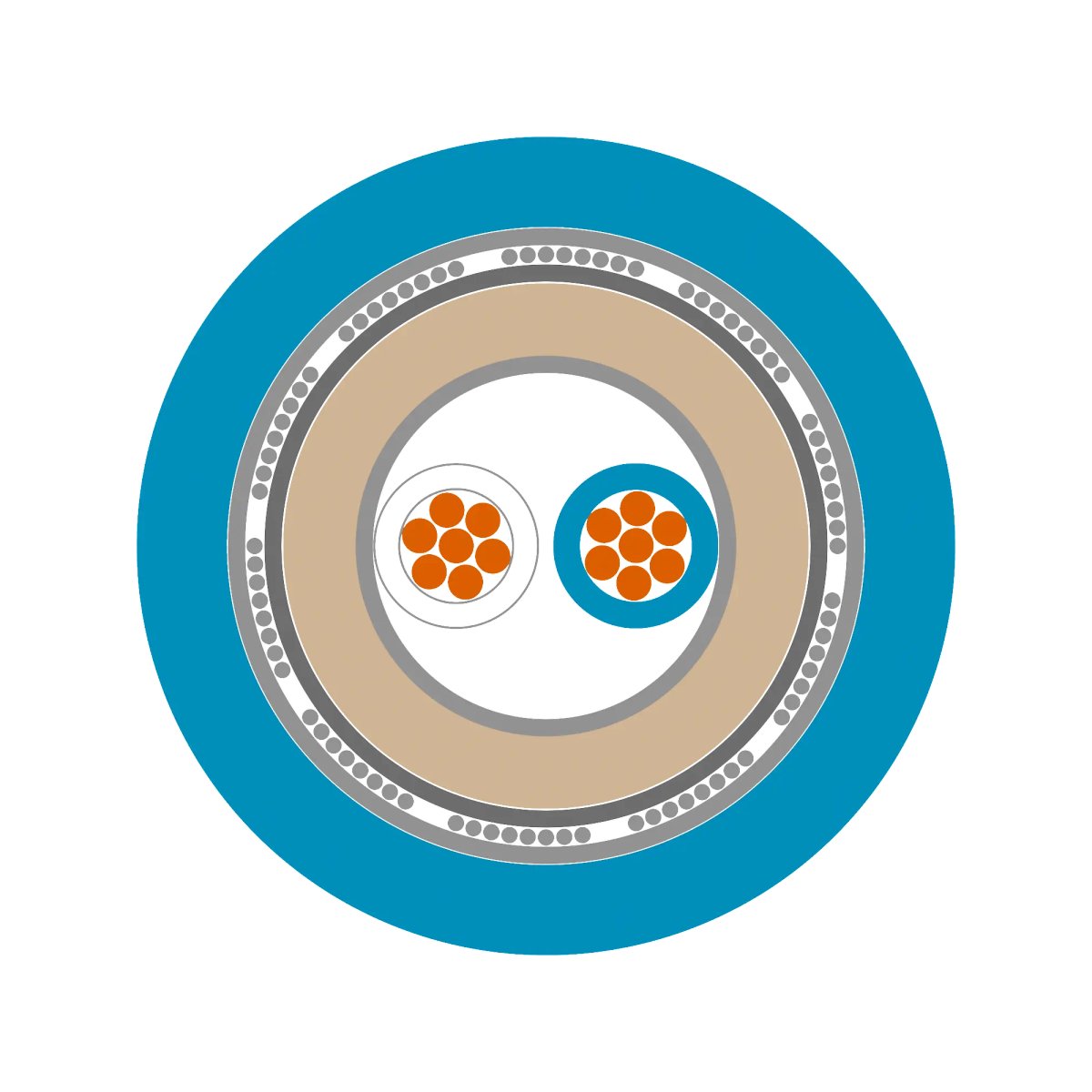

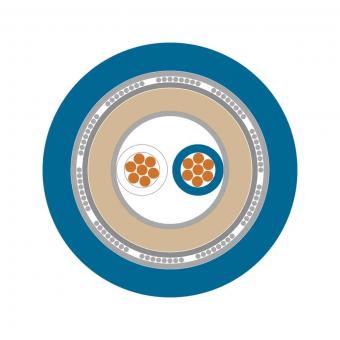

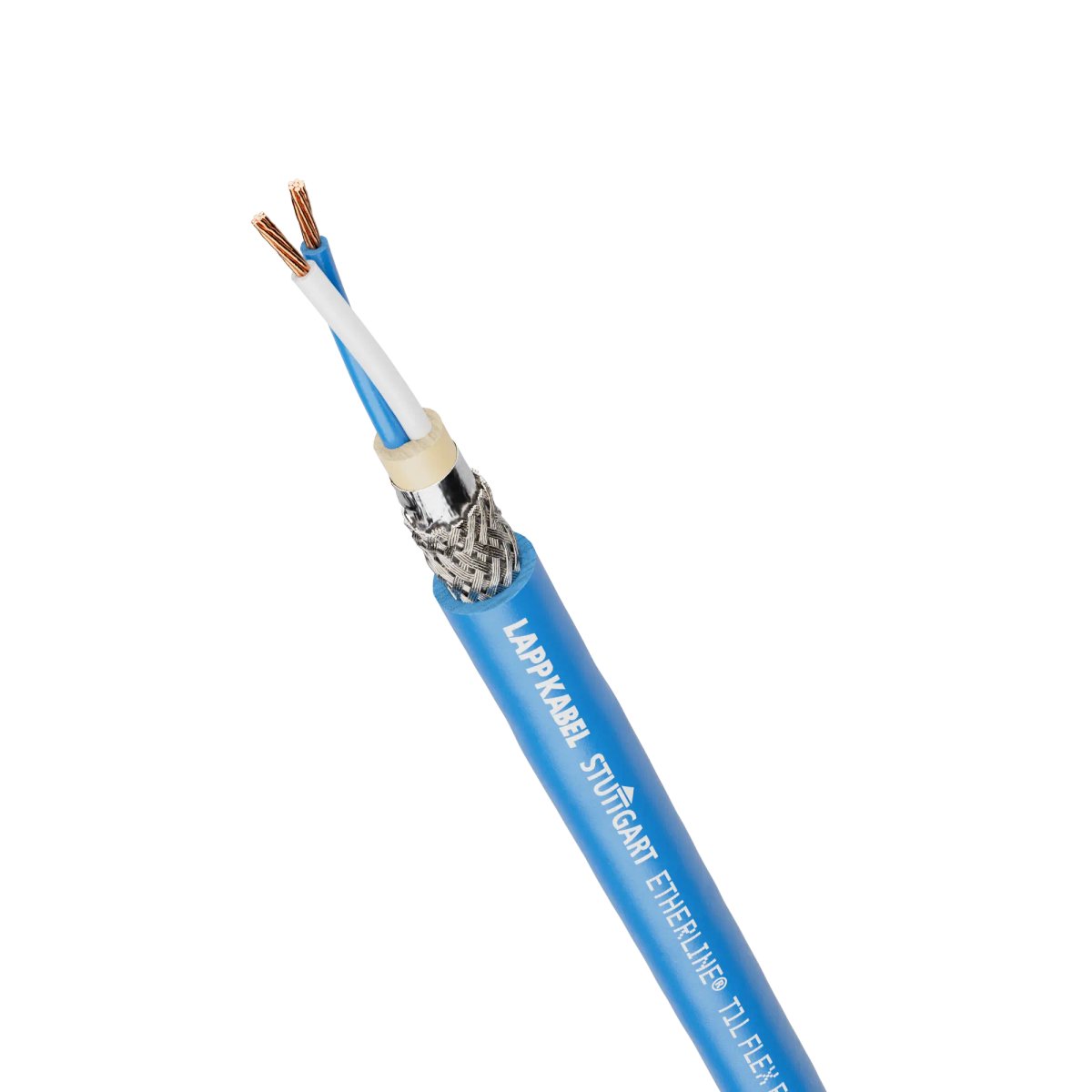

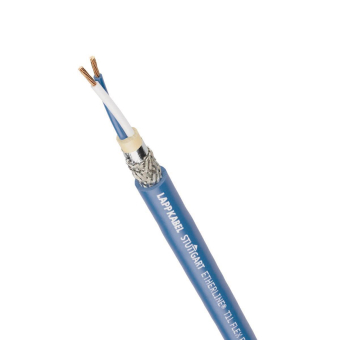

Aufbau
Zertifizierung E224262 UL PLTC 75°C OIL RES I SUN RES gemäß UL 13, E236660 c(UL)us CMG 75°C gemäß UL 444 & CSA 22.2 No. 214, E63634 cRUus AWM Style 2570 AWM I/II A/B 80°C 600V FT1 gemäß UL 758 & CSA 22.2 No. 210
Leiter feindrähtiger, blanker Cu-Litzenleiter 18/7 AWG
Aderisolation Foam-Skin Polyolefin
Aderdurchmesser: max. 2,6 mm
Aderkennzeichnun weiß und blau
Verseilung zwei Adern zum Paar verseilt
Bewicklung Kunstofffolie (optional)
Innenmante PVC (Polyvinylchlorid)
Außendurchmesser: nom. 5,6 mm
Schirm kunststoffkaschierte Aluminiumfolie (überlappend)
darüber: Geflecht aus verzinnten Kupferdrähten (Bedeckungsgrad: nom. 80 %)
Außenmantel PVC (Polyvinylchlorid)
blau, ähnlich RAL 5015
Außendurchmesser: nom. 8,0 mm (± 0,3 mm)
Elektrische Eigenschaften bei 20 °C
Schleifenwiderstand 20 °C: = 4,6 ω/100 m
Prüfspannung Ader/Ader: 2000 V
Ader/Schirm: 2000 V
Bemessungsspannung UL: 300 V gemäß UL 13 und UL 444
600 V gemäß UL 758
Maximale Betriebsspannung IEC/EN: 125 V (Nicht für die Verwendung in Verbindung mit niederohmigen Quellen, wie z. B. Stromnetzen, vorgesehen)
Isolationswiderstand 20 °C: = 5 Gωxkm
Betriebskapazität 1 kHz: nom. 50 nF/km
Kapazitätsunsymmetrie 1 kHz: = 1600 pF/km
Mechanische und thermische Eigenschaften
Mindestbiegeradius feste Verlegung: 4× Außendurchmesser
gelegentlich bewegt: 8× Außendurchmesser
Temperaturbereich feste Verlegung: -40 °C bis +80 °C
gelegentlich bewegt: -30 °C bis +70 °C
UL: 75 °C gemäß UL 13 und UL 444
80 °C gemäß UL 758
Brennverhalten flammwidrig gemäß IEC 60332-1-2 bzw. EN 60332-1-2
keine Brandfortleitung gemäß IEC 60332-3-24 bzw. EN 60332-3-24
FT1 vertikaler Flammtest gemäß UL 1581 §1060
FT4 vertikaler Tray-Flammtest gemäß UL 2556, 9.6
CFT Flammtest gemäß UL 1581 §1061
Ölbeständigkeit OIL RES I gemäß UL 13, 40.2
UV-Beständigkeit SUN RES gemäß UL 13, 29
Allgemeine Anforderungen Die Leitungen sind konform zur EU-Richtlinie 2014/35/EU (Niederspannungsrichtlinie) und zur EU-Richtlinie 2011/65/EU (RoHS, Beschränkung der Verwendung bestimmter gefährlicher Stoffe).
Umweltinformation Die Leitungen erfüllen die stofflichen Anforderungen der EU-Richtlinie 2011/65/EU (RoHS).
