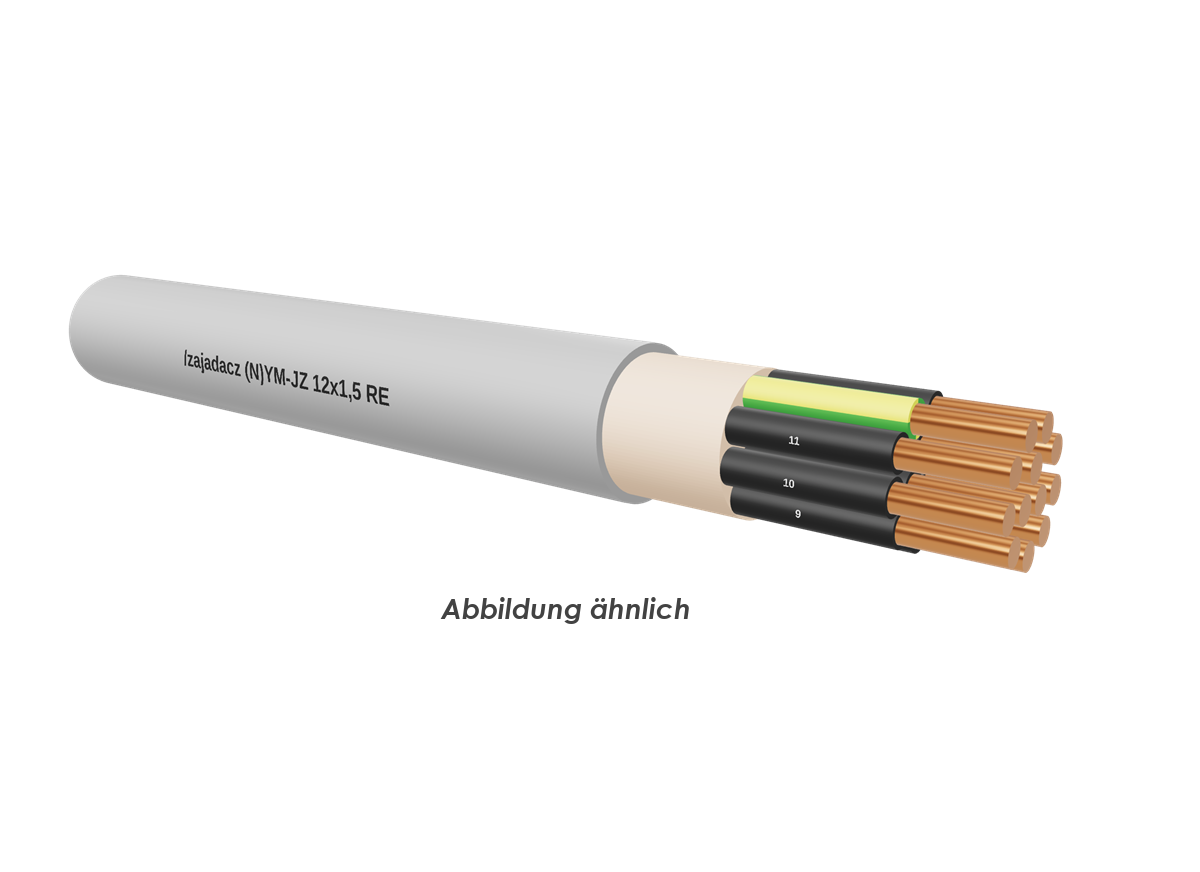

(N)YM-JZ 12x1,5 RE Eca Trommel 500m

PVC Mantelleitung mit Schutzleiter

Artikel
101609
Lieferanten Typ
(N)YM-JZ 12x1,5
Lieferanten Artikel
(N)YM-JZ12x1,5TR
Ersatzartikelnummer

Beschreibung

Mantelleitung NYM-J nach VDE 0250 Teil 204

Anwendung:
Für Installationen im Haushalt, in der Industrie, im Freien, in trockenen und nassen Räumen, auf, in und unter Putz, in Mauerwerk und in Beton (ausgenommen Schüttel-, Rüttel- oder Stampfbeton). Bei Außenanwendung muss die Leitung vor direkter Sonneneinstrahlung geschützt werden.

Aufbau:
Leiter: Kupferleiter blank
 - 10 qmm eindrähtig
 > 10 qmm mehrdrähtig
Aderisolation: PVC nach VDE 0207 T. 4
Kennzeichnung: nach VDE 0293-308
 Füllmantel
Außenmantel: PVC grau

Technische Daten:
Nennspannung: 300/500 V
Prüfspannung: 2000 V
Temperaturbereich: +5 °C  -  +70 °C (beim Verlegen)
 -40 °C  -  +70 °C (nach Verlegen)
Betriebstemp.: +70°C (max.)
Biegeradius: 4 x Leitungsdurchmesser
 (fester Verlegung)
*VDE angelehnt

Artikeleigenschaften

Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444991
Leiter-Material
Cu, blank
Leiter-Nennquerschnitt
1,50 mm²
Leiter-Durchmesser
1,38 mm
Leiter-Klasse
Kl.1 = eindrähtig
Ader-Zahl
12
Ader-Isolation
PVC
Ader-Kennzeichnung
Ziffern
Zul. max. Leitertemperatur
+70 °C
Schutzleiter
Schirm
Beidraht
Tragorgan
ohne
Schutzhülle
ohne
Bleimantel
Bewehrung/Armierung
ohne
Mantel-Material
PVC
Mantel-Farbe
grau
Halogenfrei nach EN 50267-2-2
Flammwidrig
nein
Raucharm nach EN 61034-2
Isolationserhalt
nein
Außendurchmesser ca.
14,40 mm
Zul. Kabelaußentemperatur, in Bewegung
+5 - +70 °C
Zul. Kabelaußentemperatur, fest verlegt
-40 - +70 °C
Nennspannung U0
300 V
Nennspannung U
500 V
