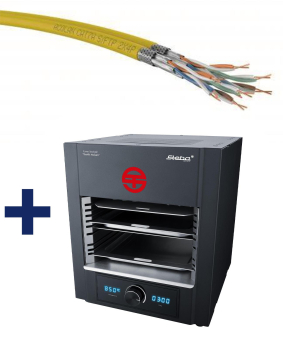

ACOLAN^® 1500 SF-S/1500 SFD-S Kat. 7A, J-02YSCH 4x2x0,63 mm
AWG22/1 PIMF S/FTP 100 ω/ Brandschutzklasse Dca

Gesamt- und paarweise geschirmte Installationskabel der Kategorie 7A spezifiziert bis 1500 MHz

Aufbau:
· Leiter: blanker Kupferdraht, AWG22/1
· Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,52 mm
· Aderverseilung zum Twisted Pair
· Paarverseilung: 2 Adern zum Paar
· silikonfrei
· Gesamtverseilung: 4 Paare zur Seele
· Paarabschirmung: Alukaschierte Polyesterfolie
· Gesamtabschirmung: verzinntes Kupfergeflecht
· Außenmantel: halogenfrei (FRNC/LS0H), Mantelfarbe gelb

Elektrische Eigenschaften bei 20 °C
Schleifenwiderstand <=120 Ohm/km
Durchschlagsfestigkeit
für Gleichspannung bei 50 Hz 1 kV/1 min
Isolationswiderstand 5000 Mω/km
Kapazität gegen Erde <=1200 pF/km
Transferimpedanz (Zt), Grade 1
bei 1 MHz <=10 mω/m
bei 10 MHz <=10 mω/m
bei 30 MHz <=20 mω/m
bei 100 MHz <=30 mω/m

Ausbreitungsgeschwindigkeitsfaktor (NVP) 78 %
Kopplungsdämpfung 85db (Type 1)
