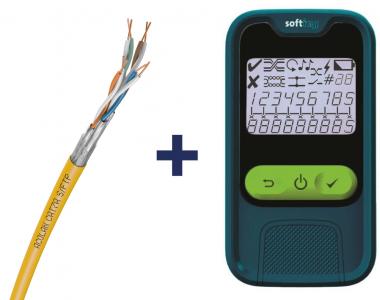

Sortiment ACOME ACOLAN 1500 SF-S Cat.7A

Simplex 2x500m Tr. x CM210 CableMaster

Artikel
9056784
Lieferanten Typ
Lieferanten Artikel

Beschreibung

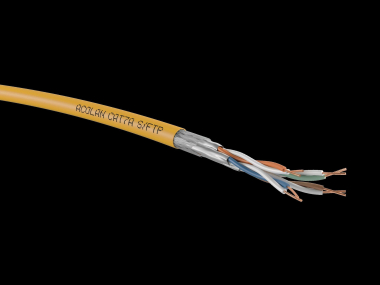

ACOLAN® 1500 SF-S/1500 SFD-S Kat. 7A, J-02YSCH 4x2x0,63 mm
AWG22/1 PIMF S/FTP 100 ω/ Brandschutzklasse Dca

Gesamt- und paarweise geschirmte Installationskabel der Kategorie 7A spezifiziert bis 1500 MHz

Aufbau:
· Leiter: blanker Kupferdraht, AWG22/1
· Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,52 mm
· Aderverseilung zum Twisted Pair
· Paarverseilung: 2 Adern zum Paar
· silikonfrei
· Gesamtverseilung: 4 Paare zur Seele
· Paarabschirmung: Alukaschierte Polyesterfolie
· Gesamtabschirmung: verzinntes Kupfergeflecht
· Außenmantel: halogenfrei (FRNC/LS0H), Mantelfarbe gelb

Elektrische Eigenschaften bei 20 °C
Schleifenwiderstand <=120 Ohm/km
Durchschlagsfestigkeit
für Gleichspannung bei 50 Hz 1 kV/1 min
Isolationswiderstand 5000 Mω/km
Kapazität gegen Erde <=1200 pF/km
Transferimpedanz (Zt), Grade 1
bei 1 MHz <=10 mω/m
bei 10 MHz <=10 mω/m
bei 30 MHz <=20 mω/m
bei 100 MHz <=30 mω/m

Ausbreitungsgeschwindigkeitsfaktor (NVP) 78 %
Kopplungsdämpfung 85db (Type 1)

Temperatur- und Feuerbeständigkeit:
Lagertemperaturbereich 0 °C bis +50 °C
Betriebstemperaturbereich -20 °C bis +60 °C
Brandverhalten: IEC 60332-1
(Flammwidrigkeit und
Rauchentwicklung) IEC 60332-1
IEC 60754-2
IEC 61034-2

Lieferlänge:
200 m (18 Boxen/Pal)
500 m (Typ KL, 12 Trommeln/Pal)
1000 m (Typ XL, 4 Trommeln/Pal)

Anwendungen:
IEEE 802.3 10Base-T; 100Base-T; 1000Base-T; 2,5GBase-T, 5GBase-T; 10GBase-T; 25GBase-T
IEEE 802.5: TPDDI/ATM/ISDN

Anwendbare Normen:
EN 50173-1
EN 50288-9-1
ISO/IEC 11801
IEC 61156-5

Euro-Brandschutzklasse Dca-s2,d2,a1

+

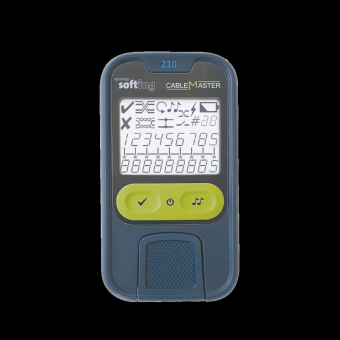

CableMaster 210 kompakter und wirtschaftlicher Ethernet-Durchgangs-
und Verdrahtungstester

Der CableMaster 210 ist ein wirtschaftlicher, kompakter Durchgangs- und Verdrahtungstester für Ethernet-Kabel. Der ergonomische Handtester ist einfach zu bedienen, sein großes Display zeigt direkt einfach zu verstehende Meldungen an. Er gehört zur Grundausstattung eines jeden Installateurs. Die schnelle und kostengünstige Prüfung der Verkabelung ist bei modernen Netzwerken ein Muss um Netzwerkstörungen schnell zu finden. Darüber hinaus ist der CableMaster 210 das perfekte Testgerät für die Vorprüfung einer Verkabelung vor der eigentlichen Abnahmemessung. Einzigartig in dieser Klasse sind das große hintergrundbeleuchtete Display und der eingebaute Tongenerator.

· Test von Ethernet-Kabeln auf Unterbrechungen, Kurzschlüsse, vertauschte Adern und Split-Pairs mit einem Knopfdruck
· Test von Kabeln mit einer Länge von bis zu 300 m
· Unterstützung von 24 Remote Identifiern
· Abnehmbare Remoteeinheit
· Große, hintergrundbeleuchtete LCDAnzeige mit allen Testinformationen, einschließlich PASS/FAIL-Anzeige
· Eingebauter Tongenerator, kompatibel mit Softing Kabelsuchgeräten

Lieferumfang
1 Testgerät mit integriertem Remote, 2 AAA-Batterien, 1 Kurzanleitung
Optionales Zubehör: Induktiver Tonempfänger, z. B. CP15 (Art.-Nr. 226007)
